3. Niepoprawne działanie przepływomierza.
Otwórz ekran diagnostyczny widoczny po dwukrotnym przyciśnięciu prawego przycisku. Komunikaty wyświetlane na tym ekranie pomogą Ci wykryć przyczyny nieprawidłowego działania przepływomierza.

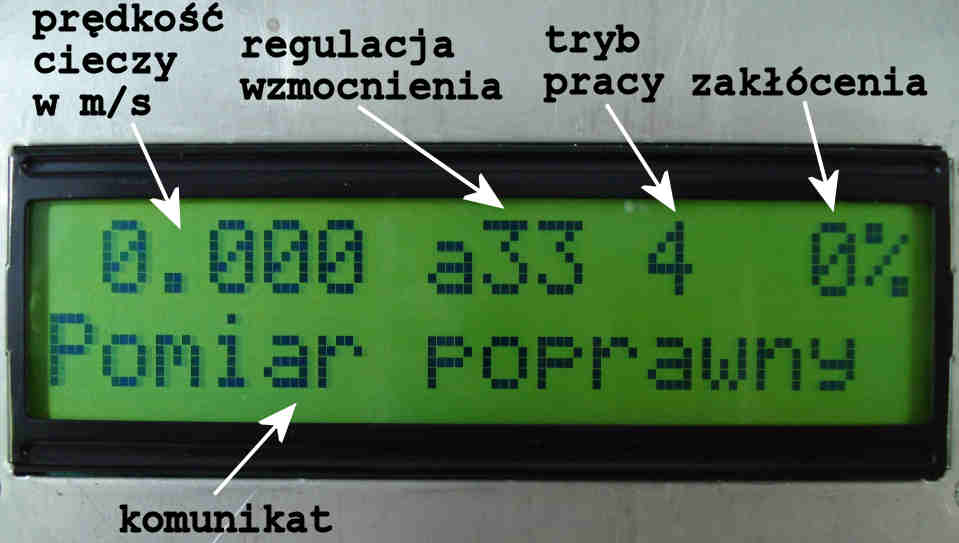

Ekran diagnostyczny
Komunikaty:
Wartość regulacji wzmocnienia "a" zmieniająca się o więcej niż 5, tryb pracy zmieniający się 0/1/2, zakłócenia >5%, zmieniająca się sygnalizacja błędów: "brak cieczy, "uszkodzenie sondy, "mały sygnał oraz niestabilne wskazanie przepływu na ekranie podstawowym
Przyczyna:
Rurociąg niewypełniony w 100% cieczą.
Postępowanie:
Sprawdź czy rurociąg jest wypełniony. Jak pokazuje praktyka wskazanie ciśnienia przez manometr oraz pracująca pompa nie gwarantują, że rurociąg jest całkowicie wypełniony. Jeśli przepływomierz zainstalowano w najwyższym punkcie rurociągu to powietrze może pozostawać tam dosyć długo. Przy wolnych przepływach będzie stale obecne. Być może przepływomierz będzie pozornie pracował poprawnie. Jednak pomiar będzie odbywał się z trudnym do określenia dodatnim błędem. Rozwišzaniem jest odpowiednio wydajne, automatyczne odpowietrzanie rurociągu w miejscu pomiaru.
Przyczyna:
Stałe nadmierne napowietrzanie płynącej cieczy
Postępowanie:
Ten problem zdarza się w oczyszczalniach ścieków. Przyczyną jest kaskada wodna przed miejscem pomiaru i grawitacyjny przepływ porywający powstałe pęcherzyki powietrza. Przepływomierz działa poprawnie po zatrzymaniu przepływu. Zajrzyj do Instrukcji Montażu i Obsługi przepływomierza. Znajdziesz tam przykład jak skonfigurować miejsce pomiaru aby skuteczne odpowietrzyć mierzoną ciecz.
Przyczyna:
Błąd popełniony przy instalacji czujnika przepływu.
Postępowanie:
Jeśli czujnik przepływu jest zainstalowany na poziomym rurociągu a zamontowane w nim sondy znajdują się w osi pionowej, sygnał ultradźwiękowy może być osłabiony przez powietrze znajdujące się w górnej części rurociągu. Rozwiązaniem jest obrócenie o 90° czujnika przepływu.
Komunikaty:
- Wartość regulacji wzmocnienia "a" stabilna, tryb pracy 4, zakłócenia 0%, "mały sygnał AB lub "mały sygnał CD
- Wartość regulacji wzmocnienia "a" stabilna, tryb pracy 1 lub 2, zakłócenia 0%, "uszkodzenie sondy AB lub "uszkodzenie
sondy CD
- Brak wskazań przepływu, wartość regulacji wzmocnienia "a" zmieniająca się w dużym zakresie, tryb pracy 0, zakłócenia 0%,
"brak cieczy
Przyczyna:
Zarośnięcie sond osadem.
Postępowanie:
Ten problem zdarza się w wodociągach. Surowa woda z ujęć głębinowych (powierzchniowych w mniejszym stopniu) zawiera sporo soli żelaza. Osadzają się one na ściankach rurociągu i na sondach. Osadzają się tym szybciej im wolniej płynie woda. Przy pomiarach wody o temperaturze powyżej 30°C problem ten występuje bardzo rzadko. Zajrzyj do Instrukcji Montażu i Obsługi. Niektóre typy sond można wymontować i oczyścić z osadu we własnym zakresie nie wpływając na błąd pomiarowy. Jeśli są to sondy wymagające regulacji nie rób nic sam lecz skontaktuj się z serwisem.
Przyczyna:
Uszkodzenie przewodów sond
Postępowanie:
Sprawdź w jakim stanie są przewody sond (zgniecenia, przecięcia, nadtopienia itp), zwłaszcza czy samo wyprowadzenie z sondy nie jest naderwane. Sprawdź dołączenia przewodów do listwy zaciskowej przetwornika. Nawet jedna obluzowana żyła lub zwarcie sąsiednich żył nie pozwala na poprawne działanie. Jeśli sam nie jesteś w stanie naprawić uszkodzenia skontaktuj się z serwisem.
Przyczyna:
Uszkodzenie sondy
Postępowanie:
Im większa temperatura pracy tym większe jest prawdopodobieństwo uszkodzenia sondy z powodu wady materiałowej, starzenia się itp. Dla temperatur pracy poniżej 60°C praktycznie się to nie zdarza. Sondy nie można naprawić lecz trzeba ją wymienić. Skontaktuj się z serwisem. Niektóre typy sond można wymienić we własnym zakresie.
Komunikaty:
Wartość regulacji wzmocnienia "a" zmieniająca się >5, tryb pracy 4, zakłócenia >5%, zmieniający się komunikat: ",pomiar poprawny / "zakłócenia oraz niestabilne wskazanie przepływu na ekranie podstawowym
Przyczyna:
Zakłócenia elektromagnetyczne przenikające do przewodów sond
Postępowanie:
Jeśli przewody sond ułożone są razem z innymi we wspólnym korytku, a na obiekcie używane są falowniki, pomiar jest prawdopodobnie zakłócony. Poprowadź nowe oddzielne korytko przeznaczone wyłącznie na przewody sond przepływomierza. Końce ekranów od strony przepływomierza nie powinny być dołączone do listwy. Taki sposób połączenia jest skuteczny w 95% przypadków. Można jednak spróbować dołączyć je do PE. Jeśli po tych przełączeniach nie będzie poprawy skontaktuj się z serwisem.
Komunikaty:
Wartość regulacji wzmocnienia "a" zmieniająca się >5, tryb pracy zmieniający się z 4 na 0, zakłócenia 0%, zmieniające się komunikaty: ",pomiar poprawny / "brak cieczy oraz niestabilne wskazanie przepływu lub brak wskazania po załączeniu pompy lub po wzroście przepływu
Przyczyna:
Kawitacja na wirniku pompy lub na elementach instalacji
W wyniku lokalnych spadków ciśnienia cieczy w miejscach gdzie ciecz przyśpiesza (np. na wirniku pompy), powstają pęcherzyki gazu, które następnie zanikają (implodują). Zjawisko to nosi nazwę kawitacji. Zazwyczaj towarzyszy mu silny hałas. Część pęcherzyków utrzymuje się przez dłuższy czas stanowiąc przeszkodę w rozchodzeniu się fali ultradźwiekowej i w ten sposób uniemożliwiając pomiar przepływu. Podobnie jeśli w instalacji użyto zaworu kulowego jako elementu regulacyjnego lub innych elementów o ostrych krawędziach a przy wzroście przepływu słychać hałas w ich okolicy.
Postępowanie:
Zmniejsz przepływ w instalacji lub zmień warunki pracy pompy np. dławiąc ją na tłoczeniu. Jeśli pompa zasysa ścieki koszem ssawnym ze zbiornika - oczyść kosz likwidując nadmierne podciśnienie na ssaniu. Innym rozwiązaniem jest wymiana wirnika pompy na wirnik antykawitacyjny.
Jeśli sam nie usuniesz kawitacji skontaktuj się z serwisem.
Komunikaty:
Wartość regulacji wzmocnienia "a" stabilna, tryb pracy 4, zakłócenia 0%, komunikat "uszkodzenie oraz zmieniający się przepływ na ekranie podstawowym
Przyczyna:
Zasilanie przetwornika jest doprowadzono zbyt długim (>10m) trzyżyłowym przewodem (L, N, PE) a obudowa przetwornika jest odizolowana (np. przetwornik wisi na ścianie). Przewód PE jest w tym przypadku źródłem zakłóceń.
Postępowanie:
Należy odłączyć żyłę PE z listwy zaciskowej przetwornika. Zamiast niej należy krótkim przewodem doprowadzić miejscowe uziemienie np. z pobliskiej konstrukcji metalowej. W razie niepowodzenia skontaktuj się z serwisem.
